一、USB2.0简介：

通用串行接口（英语：Universal Serial Bus，缩写：USB）是一种常用的接口，在现代生活中在pc电脑、移动设备等都有着广泛的应用。他仅仅只有4根线，两根电源线，以及两根信号线，因此信号可以通过串行传输，USB2.0的速度甚至可以高达480Mbps，从而在工农业方面都有着广泛的应用。USB接口的输出电压是：+5V ，电流是：500mA。但实际使用上肯定存在误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

USB芯片集成度高，但是十分脆弱，一旦受到静电攻击很容易损坏，在信号高速传输过程中不容忍丢包，不得不考虑抑制雷电或静电造成的瞬态过电压干扰，以保证传输质量。

二、应用场景：

笔记本电脑；

台式电脑；

网络打印机；

车载USB接口；

多媒体音响；

移动手持电子设备；

其他带有USB2.0接口的设备。

三、方案介绍：

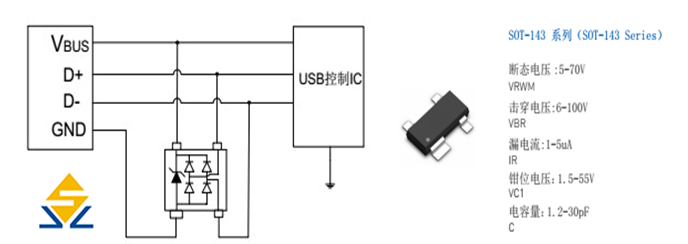

如图，当瞬时电压超过瞬态抑制二极管动作电压后，TVS便发生雪崩，给瞬态电流提供一个低阻抗通路，这样瞬时电流由低阻抗通路泄放掉，避开了被保护器件，并且在过电压持续过程中一直保持低阻抗放电状态。当瞬时脉冲结束以后，TVS自动回复高阻状态，整个回路进入正常电压。

该ESD静电放电抑制器电路由TVS和普通二极管组成，提供了雷电过电压和静电过电压保护，满足GR-1089-CORE对浪涌的测试要求。防静电能力：最小8kV(接触)和15kV(空气)的静电冲击。

创海新产品参数以及电路图

ESD型号采用SOD-143系列，参数选择：

断态电压VRWM：5.0V

击穿电压VBR：6.0V

漏电流IR：1µA

钳位电压VC1：1.5V

电容量C：1.2pF
